Gecrimptes Cat6 Kabel funktioniert nicht

Dieses Thema im Forum "Elektrotechnik & Elektronik" wurde erstellt von bruder-tuc, 13. Oktober 2011 .

  1. Diese Seite verwendet Cookies. Wenn du dich weiterhin auf dieser Seite aufhältst, akzeptierst du unseren Einsatz von Cookies. Weitere Informationen
  1. #1 13. Oktober 2011
    Servus,

    da ich doch einige Geräte habe, die ich per Kabel ins Netzwerk bringen möchte habe ich ein Kabel vom Router in ein anderes Zimmer verlegt. Es handelt sich dabei um einfaches Patchkabel und kein Verlegekabel.
    Am Router habe ich einen Stecker angecrimpt und auf der anderen Seite eine Aufputzdose.

    Wenn ich beide Seiten einstecke bekomme ich keine Verbindung. Auf der Fehlersuche hab ich jede Ader einzeln mit dem Multimeter durchgepiepst und überall eine Verbindung. Auch zwischen Schirmung und Adern habe ich gecheckt und konnte keine Verbindung finden (was dann ja einen Kurzschluss/Knick etc. darstellen würde).

    Wo könnte noch der Fehler liegen? Lassen sich Patchkabel wirklich nicht in eine Aufputzdose auflegen?

    Grüße
    bruder-tuc


  2. Anzeige
    Heute: Deals & Sale mit stark reduzierten Angeboten finden.
  3. #2 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    normalerweise (außer es ist 1gbit) muss man zwischen router -> Entgerät ein Crossoverkabel benutzen, da sonst Tx und Rx auf beiden Ports gleich sind -> keine Verbindung

  4. #3 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Kannst du mal ein Bild vom gecrimpten Stecker machen, hier hochladen und sagen nach welchem TIA/EIA Standard du an der Dose aufgelegt hast?

  5. #4 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Ich hab die gleiche Reihenfolge gecrimpt als auch aufgelegt.
    Hätte ich echt ein Crossover crimpen müssen, obwohl ich Fritzbox (7170) mit einem Endgerät verbinde?

  6. #5 13. Oktober 2011
    Zuletzt von einem Moderator bearbeitet: 15. April 2017
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    o_O.. Also seit wann, wenn Du denn mit Endgerät etwa die NIC eines Rechners meinst, wird denn ein Router ( egal ob mit oder ihne Switch) mit einem Crossoverkabel verbunden??
    Ein Crossover benutzt man zur direkten Verbindung zweier NIC´s!.

    Jo, das mach mal!. Denke auch das Du da etwas verdreht hast..Ein Quasicrossover, also:).. denn das würde nicht funktionieren.

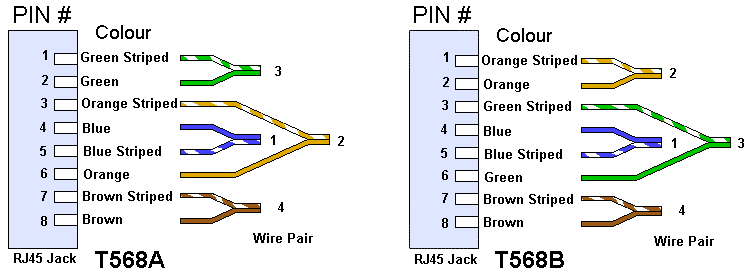

    So sollte es sein, also eins von beiden natürlich:

    {img-src: //www.netzmafia.de/skripten/netze/kabelfarben.gif}


    Wahrscheinlich hast einer der beiden Seiten verdreht?!??!...

    F.

    NEIN... echt nicht. ^^

  7. #6 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Hab beides nach dem T568B Standard gemacht.

    Am Stecker kann man nicht viel erkennen, die Hirose sind so rötlich eingefärbt.

    Müssen denn beide in der gleichen Reihenfolge sein?

  8. #7 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Mach doch bitte mal Fotos von deiner Arbeit, dann sieht man es wirklich besser ob du vielleicht was verdreht hast.
    Aber mal ganz einfach: die z.b weiss/grüne Ader muss immer an gleicher Stelle des jeweiligen Feldes aufliegen. Egal ob am Patchkabel oder der Dose oder der NIC.
    Dann funktionierts.

    F.

    PS: Lege mal Dose und RJ45 nebeneinander und kontrolliere, bedenke die Drehrichtung in der der Stecker anschliessend in die Dose kommt.

  9. #8 13. Oktober 2011
    Zuletzt von einem Moderator bearbeitet: 14. April 2017
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Also an der Dose kannst eigentlich nix falsch machen, da die eigentlich immer markiert ist.
    Beim Stecker aufpassen das du links mit dem orangenen Paar anfängst. (auf die Kontakte schaun nicht auf die Nase)

    Hier ein Bild
    [​IMG]
    {bild-down: https://www.xup.in/dl,66781816/rj-45-stecker.jpg/}

  10. #9 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Wie gesagt, der Stecker ist Rot eingefärbt, da erkennt man nichts.
    An der Dose hab ich folgende Varianten probiert:

    1 gr/w
    2 gr
    3 o/w
    4 bl
    5 bl/w
    6 o
    7 br/w
    8 br

    und das gleiche nur umgedreht, falls ich es wirklich vertauscht habe nochmal durchgetestet.

    1 br
    2 br/w
    3 o
    4 bl/w
    5 bl
    6 o/w
    7 gr
    8 gr/w

    Also entweder habe ich irgendwo einen Denkfehler oder irgendwas anderes passt nicht ?(

  11. #10 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Router -> PC/NIC = gleiche Geräteklasse = Crossover
    Da es aber meistens Router + Switch ist wird ein Patchkabel verwendet.

    Heut zu Tage ist es meist übrigens scheiss egal ob Crossover oder Patch denn die meisten NICs sind intelligent genug um solche "Fehler" selber auszumerzen.

    Aber ich stimme Faust zu, ohne Bild geht hier wohl nix.

  12. #11 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Das ist aber der A Standard. Du hast gesagt das du nach dem B Standard aufgelegt hast.

  13. #12 13. Oktober 2011
    Zuletzt von einem Moderator bearbeitet: 15. April 2017
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    {bild-down: http://imageshack.us/a/img38/2086/img20111013220042.jpg}


    Hoffe man kann einigermaßen was erkennen. Die rote Ader stellt übrigens die grün-weiße dar.
    Der Stecker sieht so aus: 119315_0__8066-005.jpg
    {img-src: //www.kabelmeister.de/images/product_images/original_images/119315_0__8066-005.jpg}

    durch das gefärbte Plastik erkennt man auf dem Foto keine Farben, aber ich habe links das Braune und rechts das Rote (Grün/Weiß)

    H@bytat hat natürlich recht, sorry!

  14. #13 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    was hast du denn da für ein kabel??
    gehören Gr/Rot zusammen?

    hast du vill. die drähte bei entmanteln vertauscht??

  15. #14 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Wie gesagt, ist nur ein Patch und kein Verlegekabel.
    Die Paare passen alle zusammen, sind immer zu zweit in eine Schirmung gepackt.

    Das Grün/Weiße ist Rot, ansonsten alles Standardfarben.

    Ich hatte ja alles durchgepiepst, also Kontakt1 am Stecker mit Kontakt1 an der Dose etc. und die hatten alle Kontakt.

  16. #15 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    nich das du an einer seite die falsch reihenfolge hast, denn die farben habe ja nicht nur so zahlen^^ das muss schon zusammen passen

    patch mal an der dose in umgekehrte reihenfolge

  17. #16 13. Oktober 2011
    Zuletzt von einem Moderator bearbeitet: 15. April 2017
  18. #17 13. Oktober 2011
    Zuletzt von einem Moderator bearbeitet: 15. April 2017
  19. #18 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Wahrscheinlich garnicht. Es ist ein Patchkabel. Er hat nur den Stecker auf einer Seite abgezwickt um das Kabel auf die Dose aufzulegen. Und durch den roten Stecker ist wirklich nichts erkennbar? Überprüf mal auf der Dosenseite nochmal den weißen/orangenen (3+6). Der Verlauf sieht etwas seltsam aus. Kann aber auch täuschen.

  20. #19 13. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    dann müsste er nur nach den farben in der dose gehen^^ und wenn es so gemacht hat musste es gehen^^

  21. #20 13. Oktober 2011
    Zuletzt von einem Moderator bearbeitet: 14. April 2017
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Hoppla steht ja auch im ersten Post. Das Bett ruft^^
    Also an der Dose sollte es eigentlich passen. Jetzt ist die Frage wo bei dir Pin 1 und
    Pin 8 am Stecker ist. Wenn du direkt auf den Stecker schaust, also die Nase nach unten hälts und
    von oben drauf schaust, dann ist Pin 1 ganz links und Pin 8 ganz Rechts.

    [​IMG]

    Versuch mal noch einen anderen LAN Port am Router.

  22. #21 13. Oktober 2011
    Zuletzt von einem Moderator bearbeitet: 14. April 2017
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    es muss ja 1 zu 1 aufgelegt werden also muss


    1 im stecker -> Weiß/Orange in der dose
    2 im stecker -> Orange in der dose
    3 im stecker -> Weiß/Grün in der dose
    4 im stecker -> blau in der dose
    5 im stecker -> Weiß/Blau in der dose
    6 im stecker -> Grün in der dose
    7 im stecker -> Weiß/Braun in der dose
    8 im stecker -> Braun in der dose

  23. #22 14. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    Ich danke euch allen schonmal, bin aber immer noch echt ratlos :(

    Ich nehme den Stecker in die Hand, Clip nach unten. Links ist Braun, rechts ist Rot (eigentlich Grün/Weiß).
    An der Dose muss dann welches auf die 1 und welches auf die 8?

    Schwere Geburt :D

  24. #23 14. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    1 ist der weiß/orange und 8 ist braun^^
    Die zahlen und farben gehören immer zusammen.
    Da ändert sich ja nix nur die reihenfolge^^

  25. #24 14. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    o_O... Ok, lange Rede, kurzer Sinn.. hier ein Tipp um alles zu vereinfachen:

    Knipps den Stecker auf der anderen Seite auch ab, leg die Kabel auf eine 2te Aufputzdose auf und benutz zum verbinden der beiden Geräte ( Fritzbox/PC) kurze Patchkabel.
    Das ist an dieser Stelle die schnellste Lösung denke ich.


    F.

    PS: So hätte ich das sowieso direkt gemacht, wenn ich in meiner Wohnung nachträglich vernetze.

  26. #25 14. Oktober 2011
    AW: Gecrimptes Cat6 Kabel funktioniert nicht

    @kappa: wir reden doch die ganze zeit vom a standard!

    ist beim Stecker jetzt von unten auf den Stecker geschaut (Clip nach unten) links die 1?
