    Wie werden NAND-Gatter so zusammengesetzt, das daraus ein Inverter rauskommt? (von 0 nach 1 und umgekehrt)

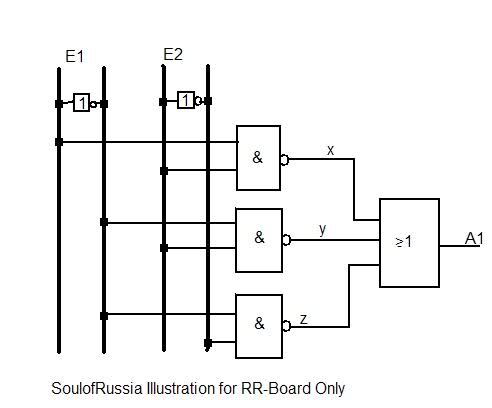

    Also es soll 100% Aus NAND Gattern bestehen, die Interter, sowie der >1 - Gatter

    {img-src: //i43.tinypic.com/wk5z7n.jpg}


    edit:
    vergessen zu schreiben:
    Bin mir nicht sicher ob das auch in Multimedia und Elektronik reingehört !!
    wenn nötig bitte verschieben


  2. Anzeige
  3. #2 21. Januar 2009
    AW: Inverter aus NAND

    wenn ich dich jetzt richtig verstanden hab dann musst du eifnach nur die eingänge vom NAND gatter zusammen schließen das aus 2 eingängen 1 wird


    wenn ich dich falsch verstanden hab ... bescheid geben xD

  4. #3 21. Januar 2009
    AW: Inverter aus NAND

    ergibt keinen sinn ^^
    ein NAND Gatter hat folgende Wahrheitstabelle:

    a|b|y(ausgang)
    0|0|1
    0|1|1
    1|0|1
    1|1|0

    weißste? und wenn man dann a und b zusammschließt, dann kommt bei 1(eingang) immer 1 als ausgang.(Edit: siehe weiter unten xD) Denn dann gibt es nur folgende möglichkeiten 0|0|1 und 1|1|0...


    ...
    ...
    ...


    SCHE**E xD

    ach vergiss alles was ich oben geschrieben habe was du geschrieben hast stimmt xD hahahah ^^

    sry :D :D :D :D

    aber Danke =) =) =)

  5. #4 21. Januar 2009
    AW: Inverter aus NAND

    joar dacht mir grad :D


    kein ding XD

  6. #5 21. Januar 2009
    AW: Inverter aus NAND

    ein Inverter invertiert normalerweise auch nur 1 Signal.
    pumukel hat da schon recht und du hast die Lösung selbst geschrieben:

    Sind beide 0, ergibt es eine 1
    sind beide 1, ergibt es eine 0

    Beide Eingänge zusammenhängen und 1 Signal reinschicken, fertig.

    edit:
    hier ein Bild dazu, ignorier für deine Andwendungen die Zahlen(Pinbelegung), die Versorgung und naja es ist halt in der anderen Zeichenweise dargestellt(abgerundet...):
    http://srstansfield.com/Electrical-Engineering/Images/Cmos/4011%20B.jpg

    edit2: yo hast es eh schon selbst erkannt...
    hätte refreshen sollen, bevor ich zum schreiben angefangen hab -.-
