GND / DATA + / - / VCC+ Connector aufm Mainboard?

Dieses Thema im Forum "Hardware & Peripherie" wurde erstellt von Sparx, 12. Juli 2007 .

Status des Themas:
Es sind keine weiteren Antworten möglich.
  1. Diese Seite verwendet Cookies. Wenn du dich weiterhin auf dieser Seite aufhältst, akzeptierst du unseren Einsatz von Cookies. Weitere Informationen
  1. #1 12. Juli 2007
    hey leuts,

    bin grad dabei ein neues mainboard einzubauen, weiß mir aber nun grad nicht zu helfen.
    habe hier ein kabel was vom gehäuse aus geht und weiß nicht, wo und ob ich es überhaupt aufm mainboard anschließen muss. Mainboard ist ein ASROCK p4i65gv. An dem Kabel sind 2 4pin-Stecker, auf beiden steht folgendes drauf:
    GND
    DATA +
    DATA -
    VCC +

    Muss ich die überhaupt anschließen? sind die lebenswichtig?
    Hab mal probehalber gestartet, schien alles korrekt zu laufen, aber ich dachte mir, ich frag trotzdem nochmal nach.

    mfg


  2. Anzeige
  3. #2 12. Juli 2007
    Zuletzt von einem Moderator bearbeitet: 15. April 2017
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    Also das hier is deine Grafikkarte ich hab mir mal erlaubt die infos dafür rauszusuchen !
    und deine Begriffe zu klären die du da gepostet hast ;)

    _________________________

    ASRock P4I65GV

    Allgemein

    Produkttyp: Motherboard

    Formfaktor: Mikro-ATX

    Kompatible Prozessoren: Celeron, Pentium 4

    Prozessorsockel: Socket 478

    Chipsatz: Intel 865GV

    Maximale Busgeschwindigkeit: 800 MHz

    BIOS-Typ: AMI

    Storage Controller: ATA-100, Serial ATA-150
    Prozessor

    Installierte Anz. (max. unterstützte Geräte): 0 ( 1 )
    Speicher

    Unterstützte RAM-Technologie: DDR SDRAM

    Installierter RAM (Max.): 0 MB / 2 GB (Max)

    Unterstützte RAM-Geschwindigkeit: PC2100, PC2700, PC3200

    RAM-Features: Zwei DDR-Kanäle
    Video

    Grafik-Controller: Intel 865GV

    Videospeicher: Shared Video Memory (UMA)
    Audio

    Audioausgang: Soundkarte

    Soundmodus: 5.1 Channel Surround

    Produktzertifizierungen: AC '97

    Telekommunikation / netzwerk

    Netzwerk: Netzwerkkarte - Ethernet, Fast Ethernet
    Besonderheiten

    BIOS-Funktionen: ACPI-Support, Hyper-Threading-Technologie

    Hardwareüberwachung: CPU-Überhitzungsschutz

    Sleep / Wake up: Wake-On-LAN (WOL), Wake on Ring (WOR)
    Erweiterung / konnektivität

    Erweiterungssteckplätze:

    * 3 ( 3 ) x PCI
    * 1 ( 1 ) x AMR
    * 1 ( 1 ) x AGP 8x
    * 1 ( 1 ) x Prozessor - Socket 478
    * 2 ( 2 ) x Speicher - DIMM 184-PIN

    Speicherschnittstellen:

    * Serial ATA-150 - Anschluss/Anschlüsse: 2 x 7pin Serial ATA
    * ATA-100 - Anschluss/Anschlüsse: 2 x 40pin IDC

    Schnittstellen:

    Zusätzliche Anschlüsse (optional): 2 x Hi-Speed USB
    Verschiedenes

    Enthaltene Kabel:

    * 1 x Serial ATA-Kabel
    * 1 x Floppy-Kabel
    * 1 x IDE-Kabel
    ____________________________
    GND =Masse ( bringt uns also schonmal net weita ! , ich denk mal is en Anschluss für Lüfterkabel ;) )
    Data + / - für Datentransfer
    und VCC hat was mit der Graka zu tun !

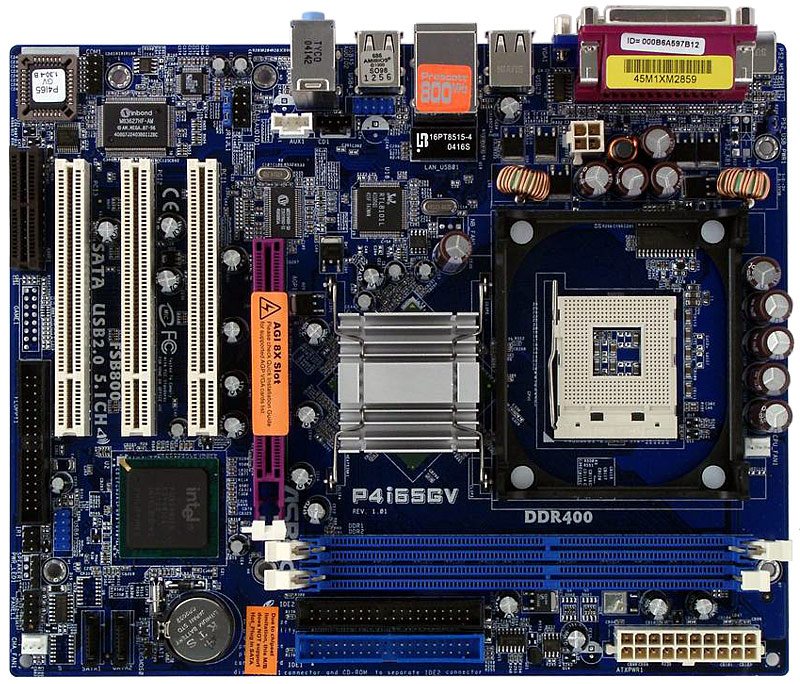

    Ich poste hier mal ein Bild deines Boars und du kopierst die Grafik in Paint und zeichnest da den Punkt von dem Mainboard ein dann kann ich dir bessa helfen ;)

    {img-src: //www.ixbt.com/mainboard/images/int-gfx-0804/p4i65gv-board.jpg}

  4. #3 12. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?


    Vergiss was HardStyler da gesagt hat, ist komplett falsch!!! ;)


    Keine Sorge musst du nicht anschließen. Das ist das Kabel für Front-USB bzw. USB-Anschlüße oben, oder ein integrierter Cardreader. Ist für die funktionsweise nicht wichtig.

    Kannst halt dann nur die USB-Anschlüße hinten am PC nutzen.

    Gruß

    Romsky

  5. #4 13. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    okay, danke soweit, eine frage hätte ich dennoch..
    ich hab auf dem mainboard eine usb-erweiterungs-schnittstelle (USB67). Das ding ist so aufgebaut(pins):
    XXXXX
    XXXX

    Kann ich eins von den kabeln, von denen ich oben gesprochen habe, einfach da reinstecken, sodass die beiden front-usb anschlüsse funzen?
    ich frag lieber nach, weil, als ich das 4pin kabel vom internen cardreader da reingehauen hab, ist mir das ding durchgebrannt und der pc hat angefangen zu rauchen =D

  6. #5 13. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    also es is schon im ar***?! dann is es zu spät =( oder was genau hast du getan? nur eingesteckt? sicher der richtige??

    gz

  7. #6 13. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    je nach dem wie die pins am mainboard beschriftet sind dürften die ersten 4 der oberen reihe den 1. USB darstellen und die koplette 2. Reihe den 2.!

  8. #7 13. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    Du nimmst jetzt das Handbuch, was zu deinem Mainboard dazu war.

    Blätterst durch bis du USB Connectors findest, dort steht WO die Pins sind, wo die Kabel drauf müssen und auch WIE die Kabel drauf müssen. Wenn du dein Handbuch nicht findest gehst du auf die ASrock Page und lädst es dort runter. Alternativ kannst du die Kabel auch sinnlos im Gehäuse rumliegen lassen, dann kannst du aber dein FrontUSB nicht nutzen.

    Dein Cardreader ist allerdings schon tot. Also lies genau! und bete, dass dein Board nix abbekommen hat.

  9. #8 13. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    mein board hat nichts abbekommen, hab grad windows neu aufgesetzt und der läuft astrein. das mit dem cardreader ist nicht so schlimm.

    ins handbuch hab ich schon geschaut. ich will einfach nur wissen, ob diese beiden kabel,wegen denen ich den thread aufgemacht habe(siehe post ganz oben), auf die USB67 stecker aufm mainboard gehören.

  10. #9 13. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    Naja sicherlich, im Handbuch sind doch genau diese Bezeichnungen angegeben. Du kannst sie aber auch auf jeden anderen USB Connecter vom Board setzen.

  11. #10 13. Juli 2007
    AW: GND / DATA + / - / VCC+ Connector aufm Mainboard?

    gibt keine anderen usb-ports mehr, dafür hat das board 6 stck. hinten^^
    der name GND fällt da im handbuch an der stelle, richtig, aber der fällt auch an vielen anderen stellen, wie z.B. beim IR port. ich hab es einfach noch nie mit einem derartigen stecker zu tun gehabt, aber ich denk mal, wenn du sagst, dass ich das da draufknallen kann, dann wirds schon stimmen. danke soweit ;)
