LED wiederstand oder sicherung???

Dieses Thema im Forum "Alltagsprobleme" wurde erstellt von XxX_Hitman_XxX, 15. November 2010 .

Schlagworte:
Status des Themas:
Es sind keine weiteren Antworten möglich.
  1. 15. November 2010
    Hallo, ich habe eine frage.

    Ich habe eine reihe LED`s an einander gelötet ( alle in einer reihe plus an plus und minus an minus ) ( X=X=X=X=X=X= ) und die will ich jetzt mit strom aus der steck dose betreiben.

    Kollege meinte zu mir ich kan aus einem radio oder DVD player einen wiederstand bei plus zwischen setzen und es so dan betreiben.

    Kann mir einer sagen ob es so richtig ist oder wie man es anders mache?

    Danke schon mal für jede hilf!


    Spannung - Forward Voltage 2.9V - 3.3V

  3. 15. November 2010
    AW: LED wiederstand oder sicherung???

    Ersten finger Weg von der Steckdose, vorallem direkt bei 230V (400V), bringst dich nur in Lebensgefahr.

    Zweitens, du hast alle LEDs in Reihe Plus an Plus und Minus an Minus?
    Oh je das geht nicht, wenn dann musst du Plus an Minus usw. anschiessen. Sonst sperren sie Sich gegenseitig.

    Und zur Betreibung würde ich dir nen 12V-24V Netzteil empfehlen an die du dann die LEDs mit nem Vorwiederstand anschliesst, wobei hier nicht (nur) die Vorwärtsspannung sondern viel mehr der Strom interessanter ist, die die LEDs brauchen; was sind das für LEDs und wo hast du sie her?
    //Edit: Die Anzahl wäre auch noch interessant.

    Soll es dennoch an 230V sein wirst du am Einfachsten nen Kondensator, nen Wiederstand und eine (Gleichrichter-) Diode benötigen. An einem LED Exemplar hier beschireben:
    http://bwir.de/schaltungen/ledan230v

    Mfg Rushh0ur

  4. 15. November 2010
    AW: LED wiederstand oder sicherung???

    Durchmesser - Size 10mm

    Leuchtstärke - Luminous Intensity 4500 mcd max.

    Wellenlänge - Wave Length 460-470nm

    Spannung - Forward Voltage 2.9V - 3.3V

    Strom - Forward Current 20 mA


    habe die mal in Internet erworben.

    Es sid genau 25 st. an einander gelötet und ja es sind alle minus an minsu und plus an plus gelötet. aber alle hinter einander weg und nciht alle zusammen.

  5. 15. November 2010
    Zuletzt von einem Moderator bearbeitet: 15. April 2017
    AW: LED wiederstand oder sicherung???

    Ok das sind anscheinend Standart Blaue LEDs.

    Du hast also 25 Stück vpn dennen wie folgt zussamengeschaltet:

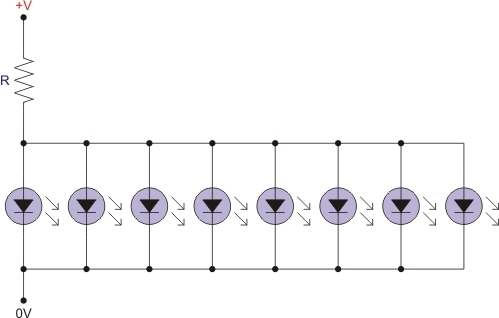

    Oder so? (Da ist schon zu sehen wie man mit einem Wiederstand auskommen kann)
    {img-src: //letsmakerobots.com/files/userpics/u1533/parallel_leds1.jpg}


    Kommt jetzt halt drauf an wie du Sie zussamen gelötet hast....

    Mfg Rushh0ur

  6. 15. November 2010
    AW: LED wiederstand oder sicherung???

    Wie das 2te was du als zeichnung hast. so habe ich sie verbunden.

    das erste ist ja plus an minus.

    jetzt muss ich wissen, wellchen wiederstand ich da brauche?

  7. 15. November 2010
    AW: LED wiederstand oder sicherung???

    Da du die LEDs parallel geschaltet hast, teilt sich der gessamt Strom auf die 25 leds auf, damit brauchst du einen gesammt Strom von 25*20mA = 500mA = 0.5A.
    Um diesen zu realiesiern würde ich dir zu einem 5V Netzteil mit min 600mA raten wie z.B dieses: Netzteil DC 5V 100 3000mA Max 3A Stecker 2 3 1 1mm | eBay

    Da die LEDs paralle sind fällt an ihnen ein Spannung von 2.9V - 3.3V ab, diese werden nicht addiert!
    Aus diesem Grund berechnet sich der vor Wiederstand wie folgt: R = (U-Uled)/Ileds

    -> R = (5V - 3.3V) / (0.5A) = 3.4 Ohm
    welcher eine mindest Leistung von Pr = 3.4 Ohm * 0.5A = 1.7 Watt aushalten sollte.

    Mfg Rushh0ur

  8. 15. November 2010
    AW: LED wiederstand oder sicherung???

    Boaaa, ich habe ncihts davon verstanden kann ich jetzt einfach einen wiederstand von 0,5 A zwischen zetzen?

    Ach ja, BW ist scho raus!

  9. 15. November 2010
    AW: LED wiederstand oder sicherung???

    Brauchst ein 3.4Ohm Wiederstand.

    Einer von dennen sollte super gehen:
    2 Keramische Hochlast Widerstände 3R9 3,9 Ohm 6 Watt | eBay

    Hat zwar einen großeren Wert (3.9 Ohm), jeodch schonst du damit auch die Ledes in dem du dennen weniger Strom gibst.

    Mfg Rushh0ur

  10. 15. November 2010
    AW: LED wiederstand oder sicherung???

    Danke + Close
