Anleitung zum Overclocking für die Sockel: 775 / AM2(+) / AM3 und 1155

GermanFire · 7. Oktober 2008

Eine Anleitung für alle SandyBridge CPUs (Only K Versionen)

Vorraussetzung zum Übertakten eines 1155

- Mainboard mit einem P67 oder Z67 Chip
- i5 2500K oder i7 2600K (es geht nur mit den K CPUs)
- Gute Kühlung und Gehäusedurchlüftung
- Bevorzugt ein Beta Bios (Biosupdate für große Erfolge ratsam)

Testsystem mit dem es durchgeführt wurde:
- Intel i5 2500K
- ASUS Sabertooth P67
- Corsair XMS3 (Speicher spielt keine Rolle mehr)
- Corsair H70 Wasserkühlung (erkläre euch das Einsteiger OC daher keine Wasserkühlung notwendig)

WICHTIG!
Einen FSB gibt es nicht mehr!
Er heißt jetzt BCLK und dieser steuert alles!
RAM/UBS/Grafikkarte/Ausgänge/SATA Anschlüsse usw.
Wenn ihr diesen Wert verändert übertaktet ihr alles.
Nicht höher stellen als 101.5Mhz macht es über den Multiplikator.
Sonst besteht Gefahr das ihr euch alles zerschießt, also auch Maus und Tastatur!

Zum Aufbau des Bios welches jetzt einen neuen Namen hat und sich EFI nennt.
Bei jedem Hersteller sieht es anders und bunter aus, also nicht wundern.

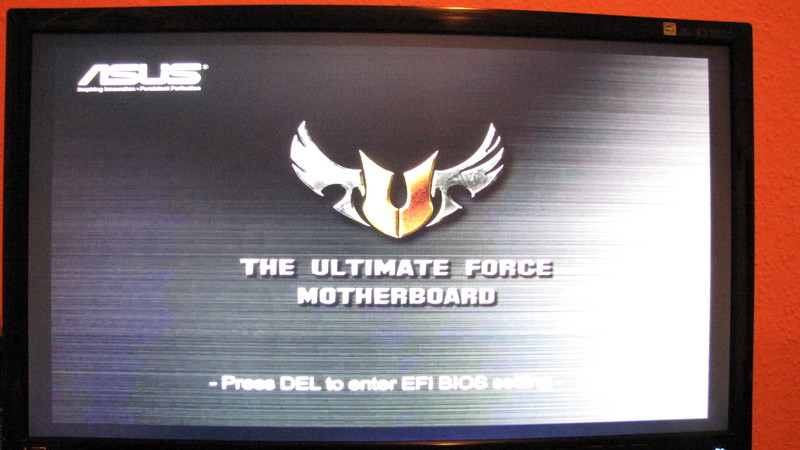

Startscreen:

{img-src: //www.abload.de/img/img_0125aov2.jpg}

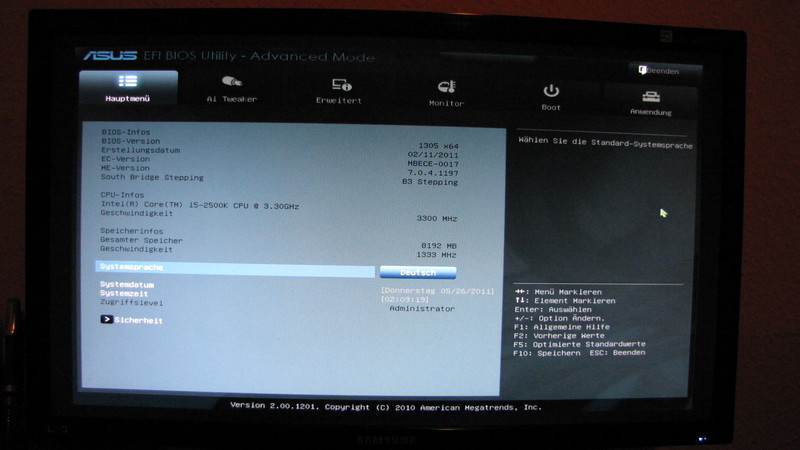

Aufbau des EFI´s:

{img-src: //www.abload.de/img/img_0126irjz.jpg}

{img-src: //www.abload.de/img/img_01273tk4.jpg}

{img-src: //www.abload.de/img/img_01283pzk.jpg}

Wie man sehen kann stehen alle Zeiger auf Auto.
Oben links wird einem der Takt angezeigt, der eingestellt ist.
Er, ergibt sich aus BCLK (ex FSB) und dem Multiplikator.
In dem Fall 100x33 also 3300Mhz.
Wenn ihr diese Werte übernimmt wie auf den Bildern zu sehen, erfolgt euer OC.

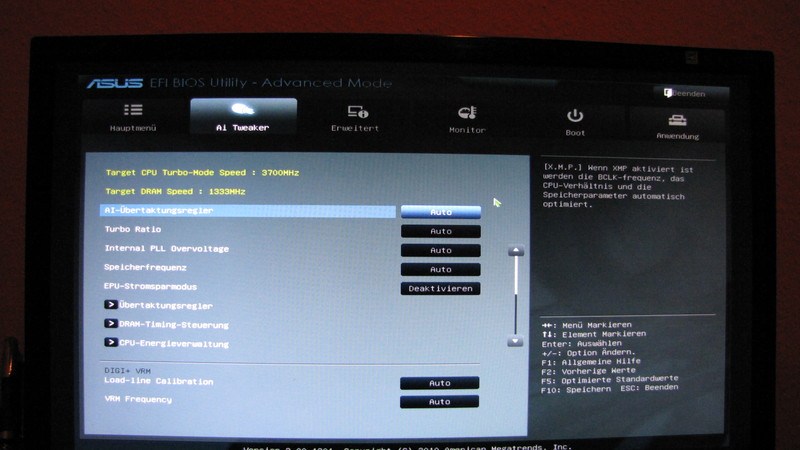

Stellt den BCLK Fix auf 100 ein max 101,5Mhz (so seid ihr auf der sicheren Seite).

{img-src: //www.abload.de/img/img_01291tge.jpg}

Fangt mit einem Multiplikator von 45 an und tastet euch langsam ran (ohne Betabios schaff ich nur 4,7Ghz mit 5,2)
Lasst den BCLK auf 100.
Die Einstellung auf den Bildern soll euch nur als Beispiel dienen, wie sich das alles zueinander verhält.

Dann geht ihr auf Spiechern und Verwerfen (Bei Beenden oben rechts).
(ist ein Übersetzungsfehler)
Und schaut ob euer System bootet.
Die Spannung könnt ihr auf AUTO lassen.
Der Wert in einem Prime Test sollte aber 1.35V nicht überschreiten.
Dieser Wert ist stable 24/7 fest und auch mit einer günstigen Kühlung machbar.
Mit 1.35V schaffe ich 4,7Ghz.
Mit 1.5V schaffe ich 5180Mhz, dazu braucht man eine Highend Kühlung
oder eine Wasserkühlung.
Letzteres von Vorteil.
Mein Mugen2 RevB hatte bei dieser Einstellung unter 3min Last 94°.
Die Wasserkühlung schafft es auf unter 80°.

Diese Werte dienen nur zum benchen und sind keinesfalls 14/7 fest.
Der Sandy ist nur zu 100% ausgelegt auf eine max Spannung von 1,35V.
Bis dahin müsst ihr euch keine Sorgen machen.
Alles was drüber ist, ist dann schon Gefährlich für die Hardware.

Wünsche euch viel Erfolg beim Übertakten.
Achso EIST (Stromsparfunktion) ist bei mir aktiviert und er takte auch runter.

Für alle Sparfüchse.
0,88V im idle und 1,08V auf 3,3Ghz sind bei mir stabil.

Euer GermanFire

Anzeige

GermanFire · 8. Februar 2009

anleitung zum Übertakten von aMD Ein-/Zwei-/Drei- bzw. Vierkern CPUs

Einleitung

Gilt für alle aMD CPU´s ab Sockel 939

- Biosupdate wäre ratsam (siehe Herstellerseite)
- Gute Kühlung (am besten kein Boxed Kühler)
- HT-Link checken (1000 / 2000)
- Temperaturen beobachten

Wenn ihr das alles Beachtet habt kanns losgehen!

Testsystem

aMD Phenom x4 9950BE

Gigabyte Ma780G-DS3H (Bios F6 rev 1.0)

Corsair XMS II PC6400 4x1GB @2V (5-5-5-12)

MSI 3870x2 OC

Rasurbo 550W 2x20 ampere (auf 12V Leitung)

Biosansicht

{img-src: //www.abload.de/img/biosbersichtecm3.jpg}

So wichtige Einstellungen sind

Ramteiler
*ergibt sich aus FSB (200) und Multiplikator vom Ram
*z.b. DDR 800
*ergibt sich aus FSB 200 und Multi. von 4 denn 200x4=800Mhz

FSB (Front Side Bus)
*Bei aMD grundsätzlich 200Mhz (außer Sockel a)

Multiplikator der CPU
*z.b. 200FSB xMulti von 11 = 2200Mhz denn 200x11=2,2Ghz

HT-LinK / Frequenzy
*Ergibt sich aus FSB und dem HT Multiplikator
*z.b. 200FSB x5HT = 1000HT
*In der Regel haben 1 und 2 Kern- 1000 HT und 3 und 4 Kern CPU´s 2000HT

Wenn man den FSB anhebt muss man den HT-Link senken (siehe Bild/er)
und den Ramteiler anpassen (siehe Bild/er).
Sonst übertaktet man zwanksweise den Ram mit.
Der Ramtakt sollte immer im dreh des Orginaltaktes sein. + - 50Mhz

an der Spannung sollte man grundsätzlich nichts verändern.
Bringt einem aMD nicht besonders viel außer Wärme.
Die Spannung auch VCore genannt (siehe Bild/er) sollte man festsetzen.
Damit meine ich einen Wert festlegen nah am orginal wert bei dem System 1,3V
ab 1,4V sollte man eine gute Luftkühlung haben und bei 1,45V ist feierabend.

Den Standart HT Link sollte man auch nicht überschreiten und wenn es sein muss,
dann auch nur minimal

Der FSB geht in der Regel bis 230Mhz d.h.
ein 6000+x2 z.b.
FSB 200x15=3000Mhz
das wären bei
FSB 230x15=3450Mhz
So ist ein hoher Multiplikator von vorteil

Bei einer BE version (Black Edd.)
Ist der Multiplikator frei wählbar.

Beispiel
Phenom 9950 BE
200FSB x 13 = 2600Mhz
mit einem freien Multiplikator z.b.
200FSB x 15= 3000Mhz

auf den meisten Chipsätzen ist beim Phenom I bei 3Ghz schluss.
Der neuere 790GX chipsatz liegt oft bei 3,2Ghz
Ein Phenom II geht deutlich höher.
Bei einem normalen x2 x3 kann man den Wert nicht wirklich bestimmen.
Viele CPUs machen auch einen FSB von 235 mit aber viel mehr ist
von den aMD CPUs nicht zu erwarten.
Darum ist eine BE edd. von Vorteil

Unten in den Bildern wird gezeigt was man verändern sollte
um ein optimales Ergebniss zu bekommen.
FSB kann man schlagartig auf 220 anheben danach immer in 5er schritte
und schauen ob er bootet. Wenn das nicht mehr der fall ist, dann

Stromstecker ziehen 1x auf den anknopf drücken
und die Batterie auf dem Board entfernen.
Ca 3-5min warten und die Batterie wieder einsetzen.
Das stellt das Bios auf Werkseinstellung zurück.

Viel spaß beim takten aber immer die Temps im auge haben!!!!
Im idle sollten max 50° und unter last max 80° sein.
Wenn das System erfolgreich bootet
das Programm Prime drüberlaufen lassen und testen.
Um ein sicheres/stabiles System zu gewährleisten (ca 5std).

Ich möchte hinzufügen das das Übertakten der Hardware schaden kann
und ich für eigene Fehler und diese anleitung keinerlei Haftung übernehme.
Es geschiet alles auf EIGENE GEFaHR!!!

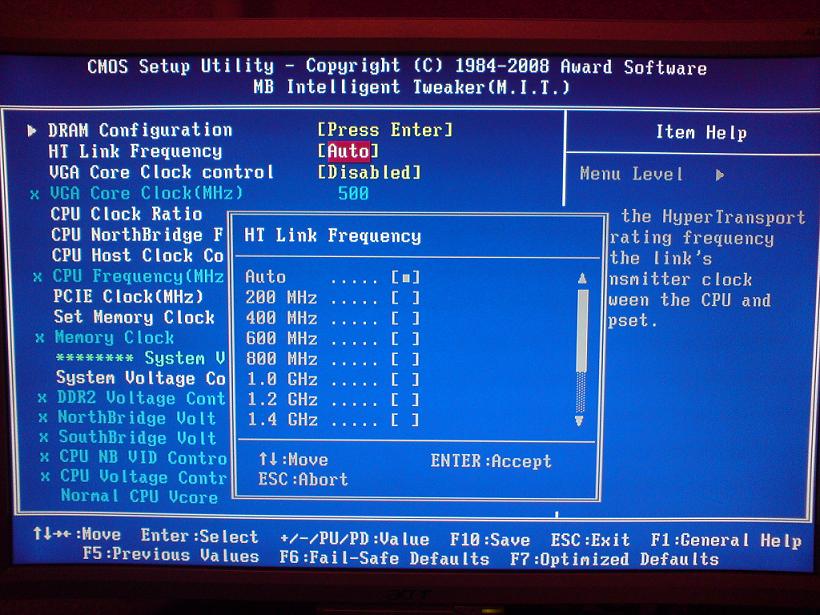

Einstellung zum HT-Link

Bild 1

{img-src: //www.abload.de/img/htlink100x1.jpg}

Bild 2

{img-src: //www.abload.de/img/htlink2whlbarv22k.jpg}

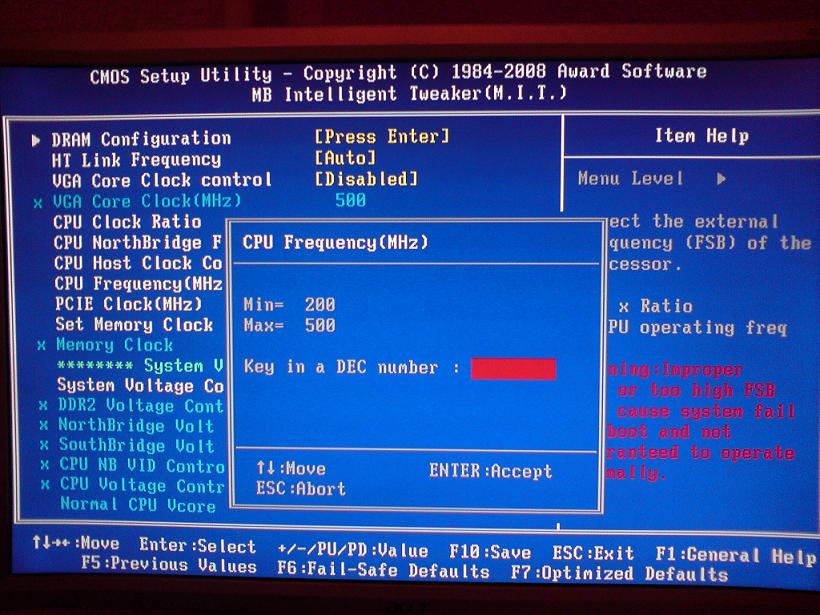

Front Side Bus

Bild 1

{img-src: //www.abload.de/img/fsb1zag0.jpg}

Bild 2

{img-src: //www.abload.de/img/fsbwhlbaro66m.jpg}

Multiplikator CPU
NUR BEI DER BLaCK EDITION MÖGLICH!!!!!

Ramteiler

Bild 1

Bild 2

CPU Spannung (VCore)
Wenns unbedingt nötig ist max 0,1-0,1,5V mehr

Bild 1

Bild 2

Bei Fragen schickt gerne eine pn an mich.
Wenn ich was vergessen hab dann auch.
